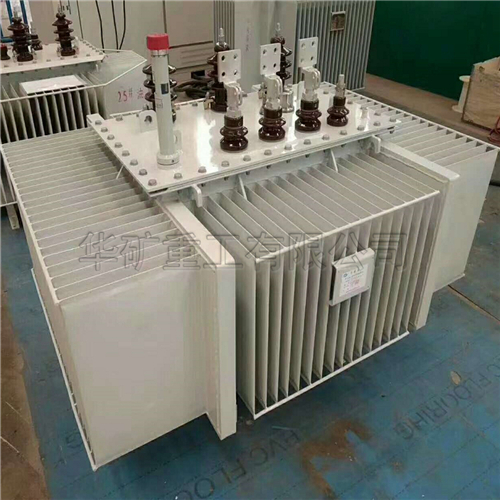

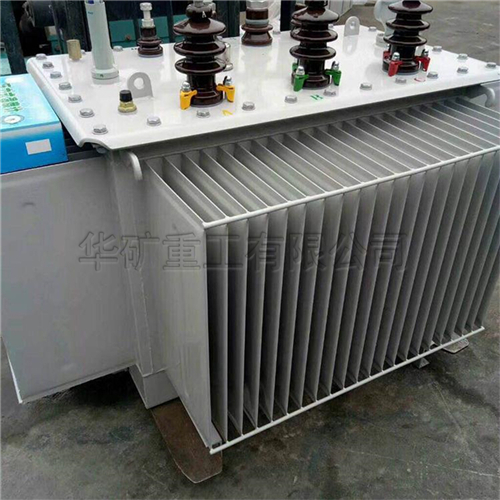

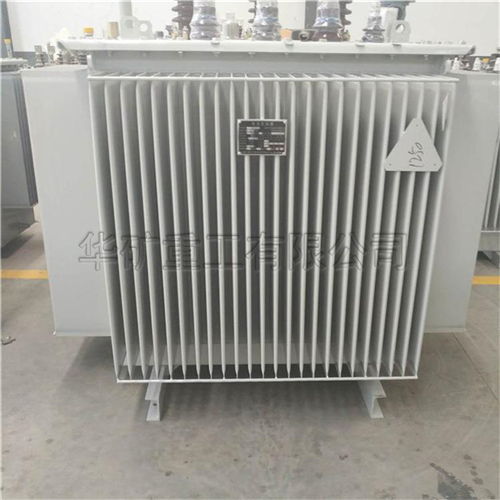

油浸式變壓器

油浸式變壓器產品介紹：

油浸式變壓器，又稱油浸式試驗變壓器。1000kVA 及以上油浸式變壓器，須裝設戶外式信號溫度計，并可接遠方信號。800kVA 及以上油浸式變壓器應裝氣體繼電器和壓力保護裝置，800kVA 以下油浸式變壓器根據使用要求，與制造廠協商，也可裝設氣體繼電器。干式變壓器應按制造廠規(guī)定，裝設溫度測量裝置，一般為630kVA 及以上變壓器裝設。電壓等級35kV及以下，容量為31500kVA及以下的系列全密封油浸式配電變壓器，包括油浸式變壓器 S11油浸式變壓器 S13油浸式電力變壓器、S9、S11、S13、D11、SZ11、SCB10、SCB11、SCRBH15、SH15-M、KS11、KBSG等系列變壓器產品。全密封油浸式變壓器采用全充油密封型，波紋式殼體油箱以自身彈性適應油的膨脹成為密封的油箱，該類產品已被廣泛地應用于城、鄉(xiāng)電網建設和重點工程。

油浸式變壓器結構特征：

1.變壓器鐵芯選用優(yōu)質冷軋取向硅鋼片，利用自動橫剪工藝和應用階梯接縫（Step-Lap）工藝制造，改善了磁通密度在鐵心內部的分布狀況，減少鐵心的振動能量，有效地降低了噪聲，降低了損耗。

2.線圈選用高強度漆包線（或紙包線）卷繞，圓筒式（或餅式）結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。

3.油浸式變壓器器身緊固采用防松結構，緊固部分帶自鎖防松螺母，采用了不吊芯結構，能保證長途運輸后運行時不松脫。

4.波紋油箱的波紋片取代了儲油柜，波紋片可以隨變壓器油體積的變化而漲縮，使變壓器與大氣隔絕，防止和減緩油的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。

5.配有"遙測"信號溫度計和壓力釋放閥，增強了變壓器運行的可靠性

油浸式變壓器產品參數：

輸入輸出電壓：(根據要求訂做所需)

額定工作頻率：50Hz/60Hz

抗電強度：2.5KV  /  60s

緣電阻 gt;  20MΩ/  DC500V

緣等級：A級，105℃

冷確方式：油冷

接線方式：自藕：Y型  ，隔離 △/Y(其他接線方式在訂貨時需注明)

容量范圍：10KVA-2000KVA
